真空管全称：全玻璃真空太阳能集热管。其主要由内管、外管（也称罩玻璃管）、卡子、吸气剂、真空夹层、选择性吸收涂层、吸气膜组成。内、外管的材料是高硼硅3.3，属于仪器级玻璃。真空管的真空度（较高的可达1*10-4Pa）、吸收率、反射比及吸收膜层的质量直接影响集热效果。

真空管型太阳能集热器是太阳能热利用的基本形式之一，按承压能力可分为非承压集热器和承压集热器。承压集热器按结构形式又可分为热管集热器和U型管集热器。

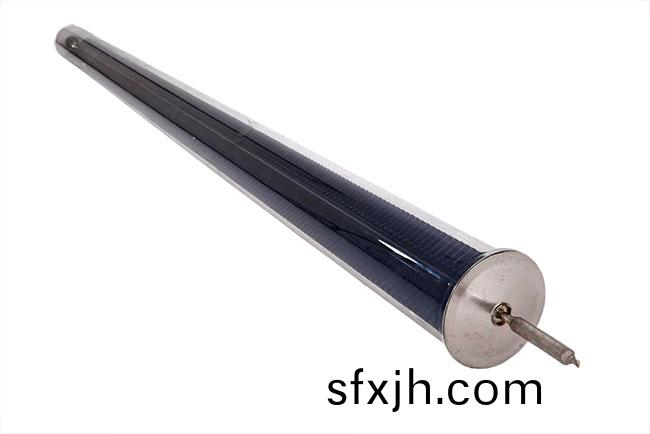

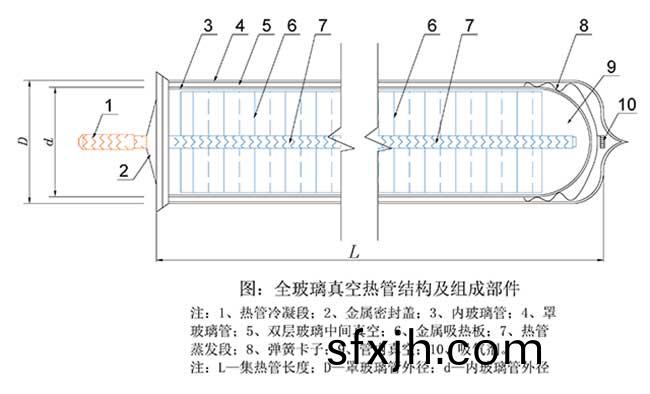

热管式真空集热管

超导热管式全玻璃真空管太阳能集热器主要包括集热部分、传热部分、换热部分和边框尾架部分。集热部分主要包括真空管、翅片（加强集热能力，又叫铝翼）及防止真空管口散热的隔热塞。

翅片置于真空管内管腔中的，主要作用是加强管腔内的热量向热管的传导。

隔热塞就像暖瓶塞，防止真空管内的热量散失。其上留有很小的排气孔，以防止管内空气高温膨胀压强增加胀破真空管。其制作材质有软木、木屑压制、硅胶与不锈钢组合等。

传热部分一般是指重力热管，其基本特性是：

1、很高的导热性；

2、优良的等温性；

3、热流密度可变性；

4、热流方向的可逆性；

5、恒温特性（可控热管）；

6、环境的适应性。

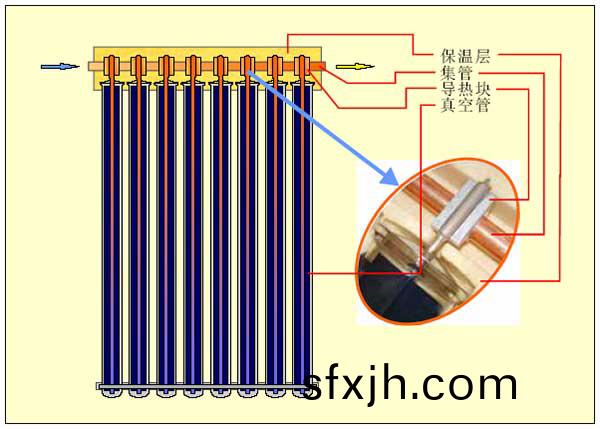

热管式真空管集热器结构原理图
