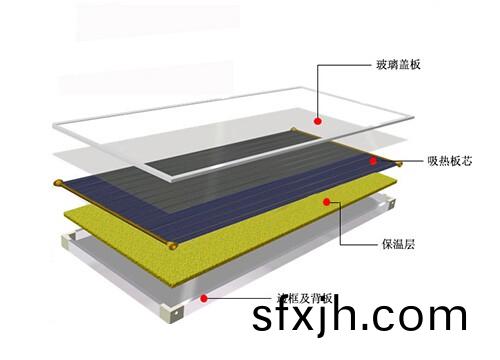

一、平板太阳能集热器结构图

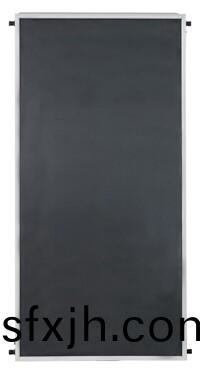

二、优选型-无拉钉-黑铬涂层-铜铝复合-超声波焊接平板集热器
|
>项目参数
|
>技术参数
|
>
|
|
外型尺寸
|
2000mm×1000mm×100mm
|
|
型号
|
P-G/0.6-T/HG-1.83-3
|
|
总面积
|
2.0㎡
|
|
吸热面积
|
1.85㎡
|
|
板芯涂层材料
|
铜黑铬条带δ=0.12mm
|
|
板芯太阳能吸收率
|
0.94±0.02
|
|
板芯热发射率
|
0.08±0.02
|
|
集管
|
TP2紫铜管，φ22×0.6,2支
|
|
排管
|
TP2紫铜管，φ8×0.5,7支
|
|
板芯焊接方式
|
超声波焊接
|
|
盖板尺寸
|
1980mm×980mmδ=3.2mm
|
|
盖板玻璃
|
低铁布纹钢化玻璃，透光率≥91%
|
|
边框
|
铝材6063-T5,δ1.6mm（双层合计）
|
|
底板（材质）
|
镀锌板δ0.5 mm
|
|
保温材料
|
耐火锡箔层30mm玻璃纤维底保温，20mm玻璃纤维侧保温
|
|
重量
|
34kg
|
|
工作压力（MPa）
|
额定0.6MPa，最大压力0.9MPa
|
|
介质
|
防冻液/水
|

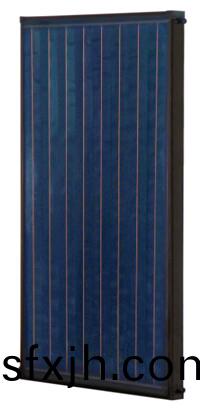

三、标准型-半拉钉-铜蓝膜涂层-铜铝复合-超声波焊接平板集热器
|
项目参数
|
技术参数
|
|
|
外型尺寸
|
2000mm×1000mm×100mm
|
|
型号
|
P-G/0.6-T/JD-1.83-2
|
|
总面积
|
2.0㎡
|
|
吸热面积
|
1.85㎡
|
|
板芯涂层材料
|
铜蓝膜条带δ=0.12mm
|
|
板芯太阳能吸收率
|
0.95±0.02
|
|
板芯热发射率
|
0.06±0.02
|
|
集管
|
TP2紫铜管，φ22×0.6,2支
|
|
排管
|
TP2紫铜管，φ8×0.5,7支
|
|
板芯焊接方式
|
超声波焊接
|
|
盖板尺寸
|
1980mm×980mmδ=3.2mm
|
|
盖板玻璃
|
低铁布纹钢化玻璃，透光率≥91%
|
|
边框
|
铝材6063-T5,δ1.6mm（双层合计）
|
|
底板（材质）
|
镀锌板δ0.5 mm
|
|
保温材料
|
耐火锡箔层30mm玻璃纤维底保温，20mm玻璃纤维侧保温
|
|
重量
|
34kg
|
|
工作压力（MPa）
|
额定0.6MPa，最大压力0.9MPa
|
|
介质
|
防冻液/水
|
四、标准型-半拉钉-整板铝黑镍涂层-整板激光焊接平板集热器
|
项目参数
|
技术参数
|
|
|
外型尺寸
|
2000mm×1000mm×100mm
|
|
型号
|
P-G/0.6-T/L-1.83-3
|
|
总面积
|
2.0㎡
|
|
吸热面积
|
1.85㎡
|
|
板芯涂层材料
|
整板铝黑镍δ=0.3mm
|
|
板芯太阳能吸收率
|
0.94±0.02
|
|
板芯热发射率
|
0.09±0.02
|
|
集管
|
TP2紫铜管，φ22×0.6,2支
|
|
排管
|
TP2紫铜管，φ8×0.5,7支
|
|
板芯焊接方式
|
（整板）激光焊接
|
|
盖板尺寸
|
1980mm×980mmδ=3.2mm
|
|
盖板玻璃
|
低铁布纹钢化玻璃，透光率≥91%
|
|
边框
|
铝材6063-T5,δ1.6mm（双层合计）
|
|
底板（材质）
|
镀锌板δ0.5 mm
|
|
保温材料
|
耐火锡箔层30mm玻璃纤维底保温，20mm玻璃纤维侧保温
|
|
重量
|
34kg
|
|
工作压力（MPa）
|
额定0.6MPa，最大压力0.9MPa
|
|
介质
|
防冻液/水
|
具体尺寸等参数可根据客户需要量身订制。
