目前市面上全玻璃真空管太阳能集热器主要有三大系列产品，分别是：普通型全玻璃真空管太阳能集热器、热管式全玻璃真空管太阳能集热器和U型管式全玻璃真空管太阳能集热器三大系列产品。目前仍然以普通型全玻璃真空管太阳能集热器为主。

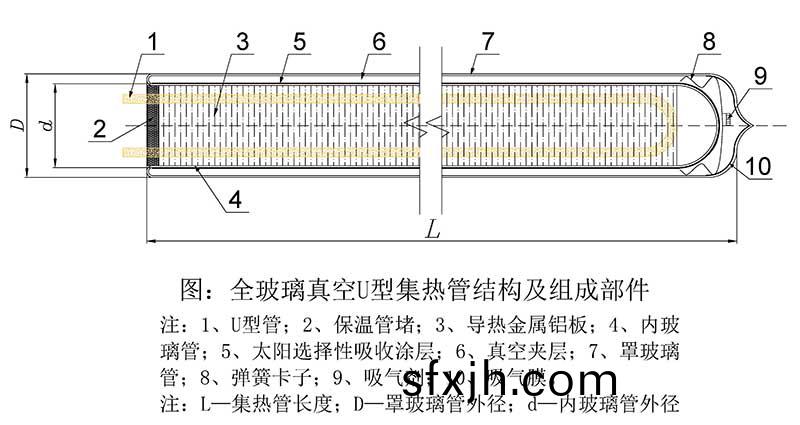

这里我们先讲一下U型管式全玻璃真空管，为U型管式太阳能集热器的组件部分。U型管是在普通型全玻璃真空管中插入弯成U型的金属管，在U型金属管和全玻璃真空管之间，有与二者均紧密接触的金属翅片（一般为铝板），担负二者之间的热传导工作，被加热流体在金属管中流过，吸收全玻璃真空管收集的太阳能热量而被加热，从而构成U型管。

内U型管及导热金属铝板实体示意图

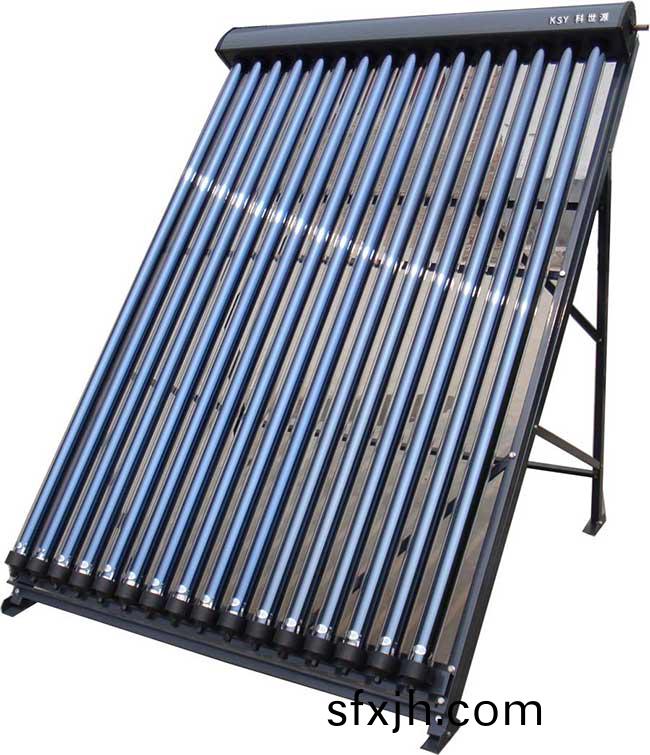

U型管式全玻璃真空管太阳能集热器

U型管集热器是在普通真空管集热器基础发展起来的新型集热装置，通常由若干支U型管组成，作为全国严寒地区使用的产品，可在零下30--40度地区范围内使用。是二次换热集热器。

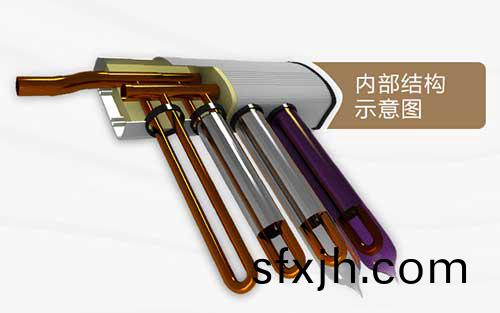

U型管集热器结构示意图

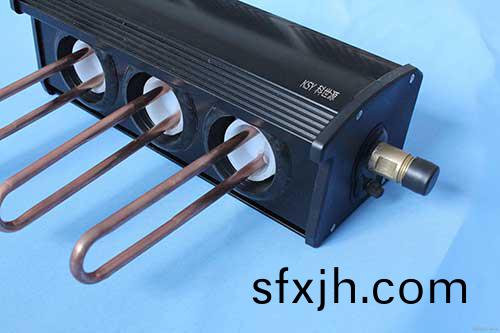

U型管集热器实体样品结构示意

U型管集热器产品细节图

1、集热器特点：

■ 真空管内设置U型铜管换热，可承受1.6MPA的工作压力

■ 管内不走水，管坏不漏水，安全可靠。

■ 可作为承压系统的集热设备。

■ 造价昂贵。不适合南方地区。
