真空管集热器就是将吸热体与透明盖层之间的空间抽成真空的太阳能集热器。用真空管集热器部件组成的热水器即为真空管热水器。真空管型太阳能集热器是太阳能热利用的基本形式之一。
工程型全玻璃真空管型太阳能集热器

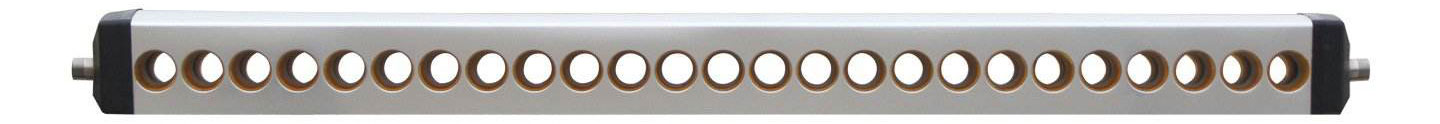

一、集热模块及联箱
型号：Ф58×1800×50太阳能集热器联箱外壳采用镀锌彩钢板，厚度0.4mm，内胆采用304不锈钢，厚度0.5mm；聚氨酯保温厚度30mm。支架材料采用热镀锌角钢，支撑稳固；集热器真空管采用3.3高硼硅双层玻璃真空管，先进技术。集热管：管径58mm，长度1800mm的真空管。

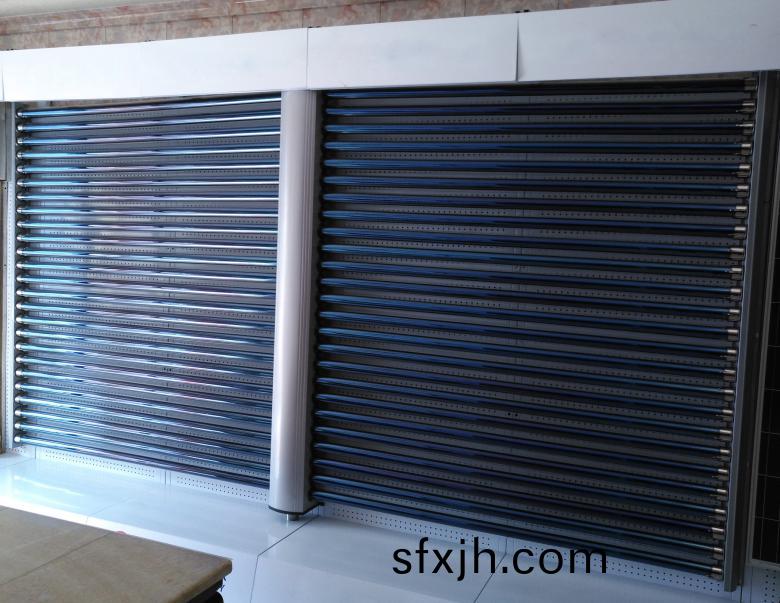

工程型真空管太阳能集热器（横双排）（Ф58mm*1800mm*50支型）

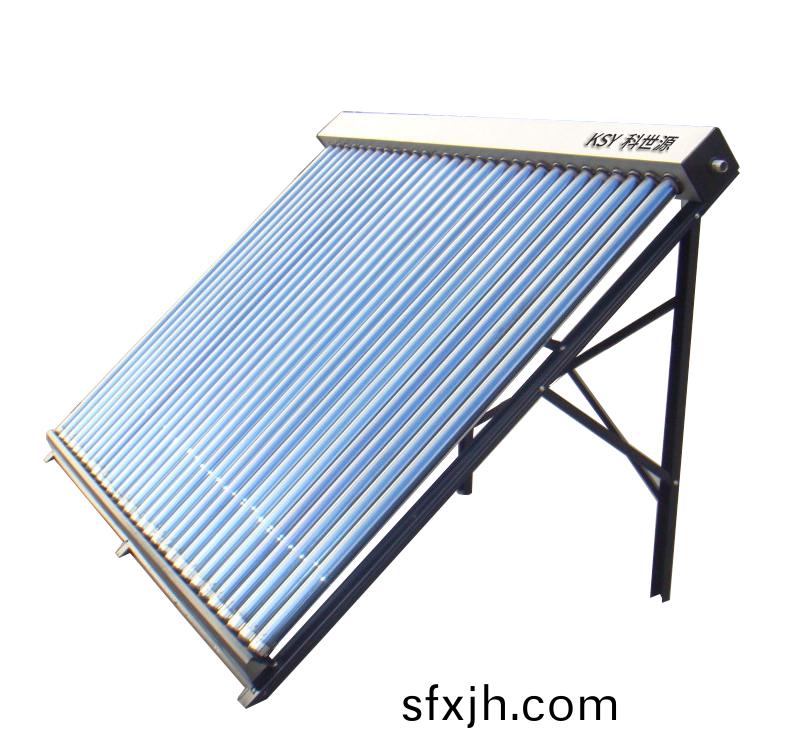

工程型真空管太阳能集热器（竖排）（Ф58mm*1800mm*50支型）
1、集热器特点：真空管密集式排列，单位长度集热管数量多，吸热快、效率高
环保型无氟聚氨酯发泡保温，保温性好，绿色环保
可拆卸式标准模块，运输方便，组装快捷
SUS304/2B食品级不锈钢内胆，卫生洁净。
2、集热器性能参数：
| 真空管型号 | 真空管数量 | 保温材料 | 流体容量 | 承受压力 | 标称面积 | 接口 | 外形尺寸 |
| Ф58*1800 | 50支 | 聚氨酯 | 116 L | 0．5kg/cm2 | 7.70㎡ | DN25 | 3700*2080 |
3、集热器保温部分：
引进具有先进技术的高压发泡设备，采用恒温、恒压、定量全自动发泡，并经过高温熟化，具有发泡细密、均匀、闭孔率高、保温性能好等特点，能有效减少散热，降温慢，从而方便了热水的使用，节省了能源。
②发泡均匀，保温性好；
③经过高温熟化处理，更稳定，不老化；
④工艺复杂：微电脑全自动恒温高压聚氨酯发泡。

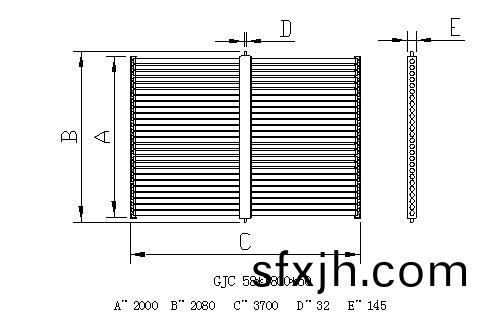

4、集热器外形结构尺寸图：
全玻璃真空管由外玻璃管、内玻璃管、选择性吸收涂层、弹簧支架、消气剂等部件组成，其形状如一只细长的暖水瓶胆。

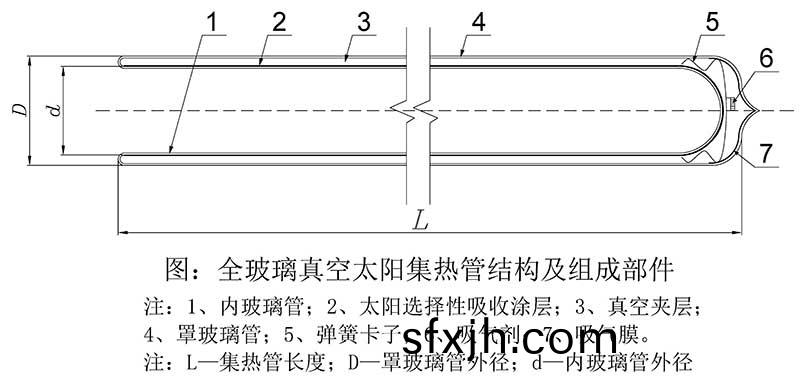

全玻璃真空集热管结构图
全玻璃真空管的一端开口，将内玻璃管和外玻璃管的管口进行环状熔封；另一端分别封闭成半球形圆头，内玻璃管用弹簧支架支撑于外玻璃管上，以缓冲热胀冷缩引起的应力。在内玻璃管和外玻璃管之间的夹层抽成高真空。在外玻璃管尾端一般粘结一只金属保护帽，以保护抽真空后封闭的排气咀。内玻璃管的外表面涂有选择性吸收涂层。弹簧支架上装有消气剂，它在蒸散以后用于吸收真空集热管运行时产生的气体，起保持管内真空度的作用。

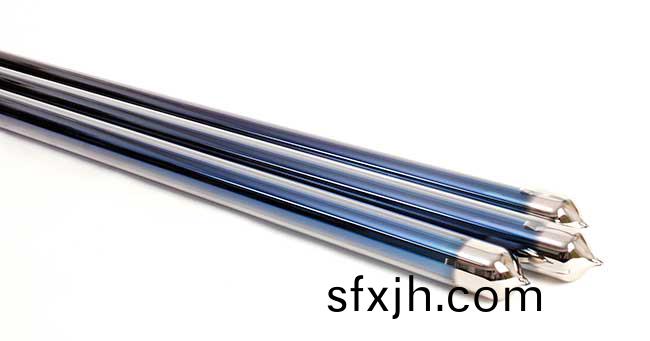

型号：Ф58×1800mm双层3.3高硼硅玻璃真空管。抗压强度大。管径58mm，长度1800mm。

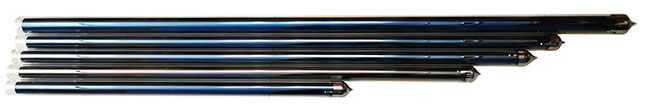

各种规格全玻璃真空集热管
