一、项目简介

（1）工程名称：壹里星街幼儿园太阳能及空气能热泵辅助热水系统设备采购及安装工程

（2）工程地点：长沙市万家丽南路与振华路交汇处壹里星街幼儿园

（3）项目建筑基本概况：建筑总面积：3004.21㎡；建筑层数：地面以上3层；建筑高度：11.10m；耐火等级二级。

（4）热水系统设计概况：本项目为壹里星街项目11#栋幼儿园建筑设计安装一套集中集热-集中供储热式太阳能配空气能热水系统。系统设计安装于建筑屋面，太阳能最终设计采用真空管型太阳能集热器，采用空气热泵机组作为辅助热源。

二、项目范围

①太阳能及空气能热泵辅助热水系统设备供应（真空管型太阳能集热器）；

②太阳能热水系统深化设计及管网、设备安装；

③系统的防雷及接地装置；

④图纸中其他内容。

三、太阳能热水系统项目设计方案概况

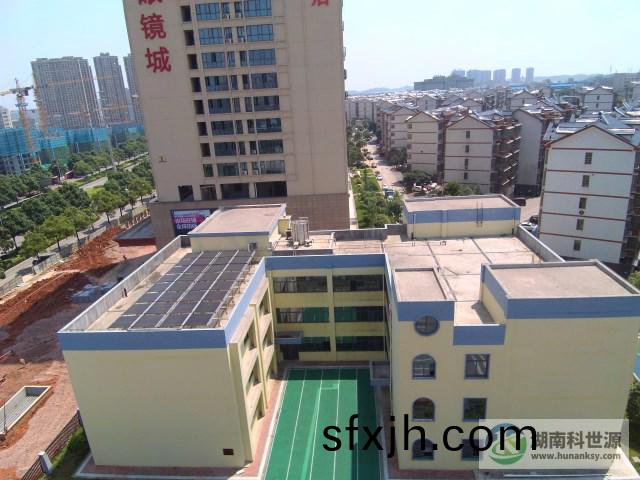

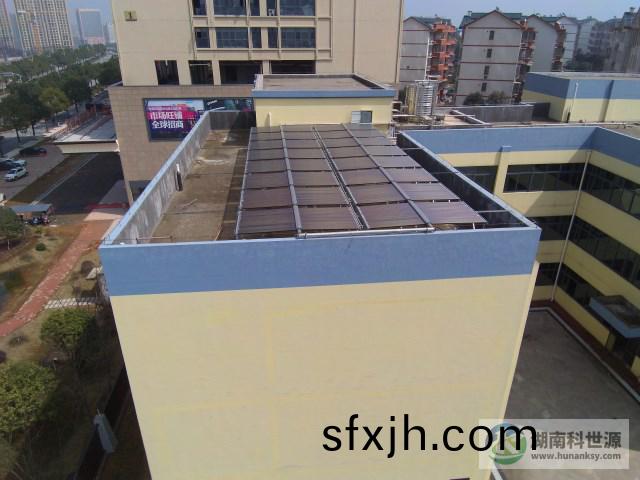

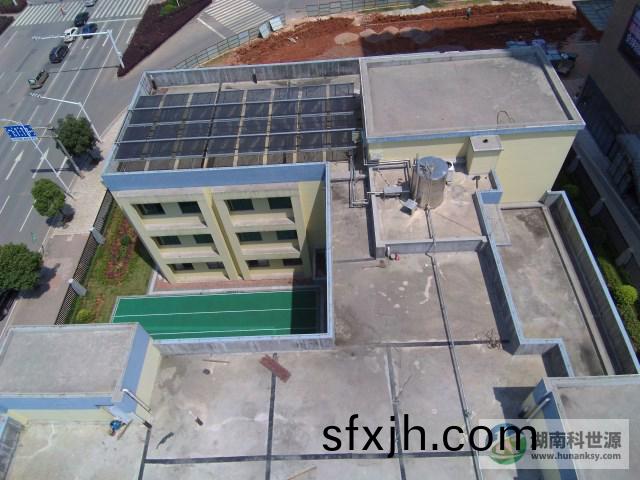

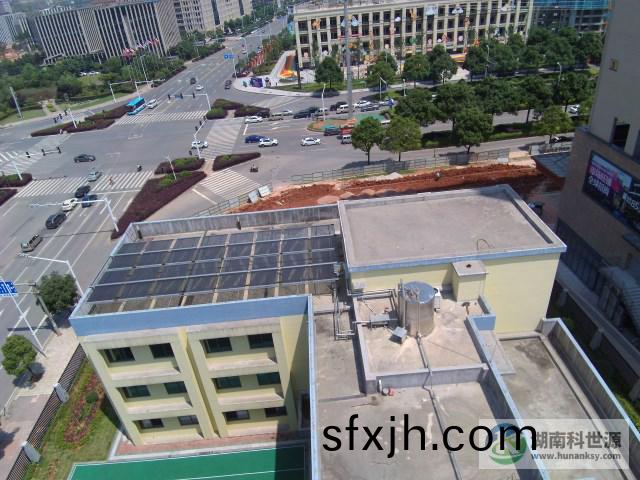

1、设计在壹里星街项目11#栋幼儿园的屋面安装一套太阳能热水系统，供应幼儿园的日常生活用热水。

2、设计太阳能热水系统采用集中集热-集中供储热式，采用真空管型太阳能集热器，设计空气源热泵作为辅助热源。

3、我方设计真空管太阳能为换热式集热器，即冷水通过集热器联箱内的换热内胆来换热，冷水不直接与真空管接触，真空管集热器内的换热介质为水，通过另外一小型泄压补水箱来保持真空管集热器内一直保持满水状态，这样能有效避免真空管集热器出现炸管的现象，也能防止水压过大而导致集热器联箱渗漏的现象。

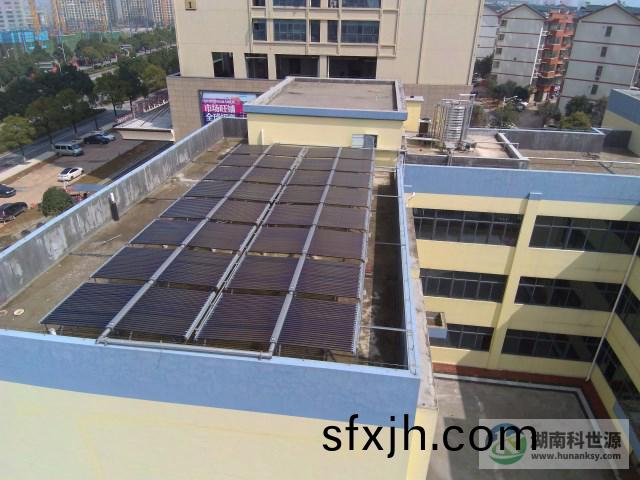

4、根据招标文件要求，设计Φ58mm*长1800mm*50支管型真空管集热器共16组，单组集热器集热面积约6.5㎡，总集热面积为104㎡。

5、根据招标要求，我方设计1台5P空气源热泵。热泵制热量20KW，输入功率为4.5KW。

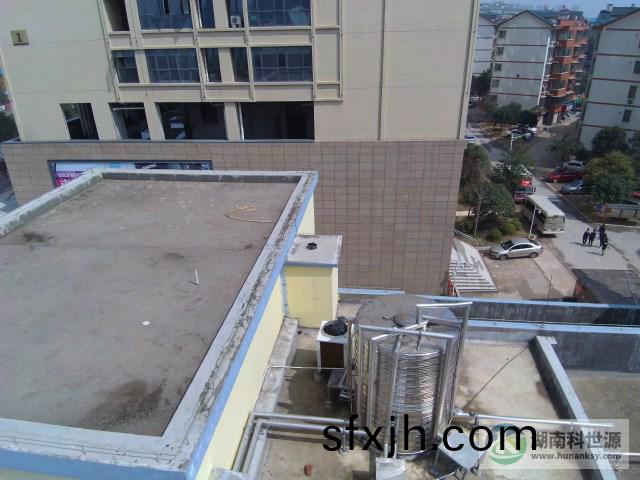

6、设计单水箱系统，日用热水量为5吨，储热水箱为一个3000*2000*1500mm的方形不锈钢保温水箱，布置于屋顶，详细见图纸。

7、供水时段：全日制集中热水供应。
