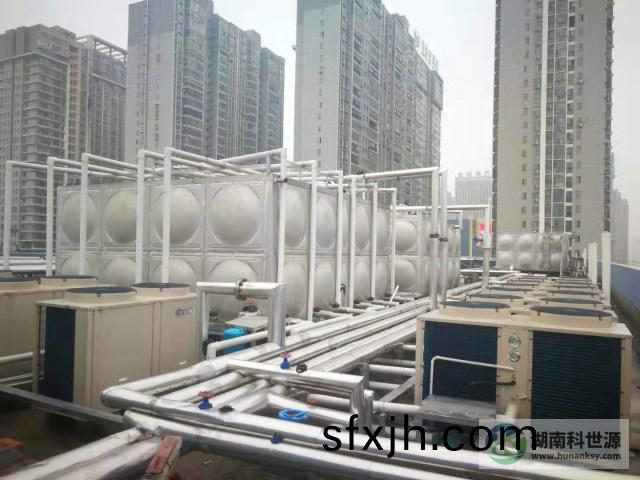

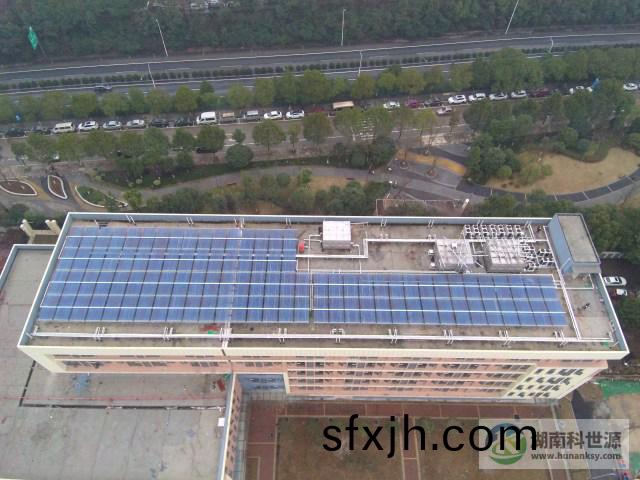

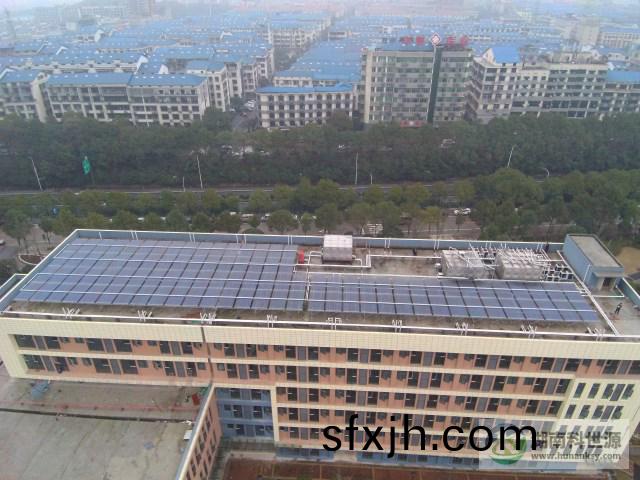

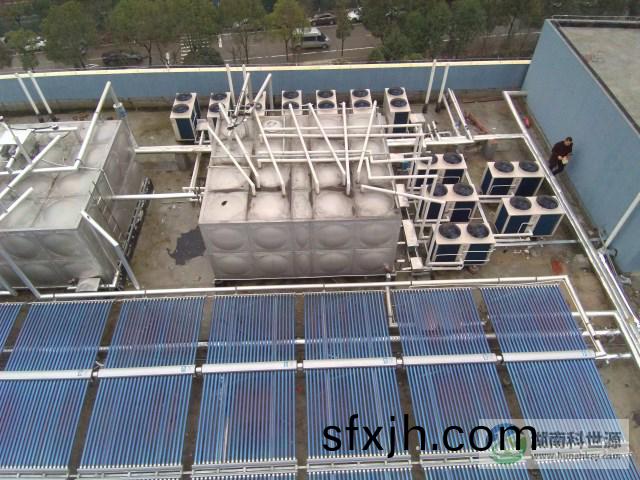

天达中学4#食堂及学生宿舍屋顶太阳能热水系统工程项目。设计采用集中集热-集中储热系统，采用真空管太阳能集中集热，辅助热源采用空气源热泵，太阳能集热器、保温储热水箱、空气源热泵等设备均安装于建筑屋面。

项目生活热水用水量（按最不利时考虑）：最高日用水量为70m3/d。

本工程热水供水水温深化设计为60℃，设计最大小时热水用量约为10m3/h。

本工程进水冷水最低温度按照长沙市标准5℃进行设计。

深化设计热水回水水温为45℃。本系统全日供应热水，采用全日机械循环。当管网末端温度低于45℃时，热水循环回水经热水供水变频泵及回水电磁阀加压至屋顶热水箱，经太阳能热水系统循环加热，如此反复直至管网末端温度达到45℃。

设计双水箱系统，两个保温热水箱的体积均为36m3。水箱保温厚度50mm。内外层材质均为SUS304。补水由水位控制，温度控制，定时控制，低水位时补水，高水位停止补水。

根据相关规定及要求，我方根据甲方提供的图纸，结合公司多年的太阳能行业设计安装经验及相关国家、行业标准，对项目进行了一系列设计优化。

1、设计采用集中集热-集中储热太阳能热水系统。

2、太阳能集热器设备深化设计采用ø58mm*1800mm*50支型真空管集热器模块，因屋面安装面积限制，设计安装98组，合计太阳能总面积约719.32㎡。

3、辅助热源采用空气源热泵。设计12台10P机组辅助加热。

4、根据图纸，最终我方根据贵方要求，采用双水箱太阳能系统，两个水箱大小相同，外形尺寸为4m*4.5m*2m，水箱容积为36吨。

5、系统设计全日24小时供应热水，采用全日机械循环。当回水主管路温控探头低于下限温度设定值（45℃，可调）时，供水加压变频泵和回水电磁阀自动打开，将管道内低温水加压至屋顶供热水箱，再经供热水箱供水至管道，当回水主管道温控探头达到温度设定上限值时（45℃，可调）时，加压变频泵和回水电磁阀自动停止，如此反复，让回水管路始终保持一定的设定热水温度值，使用水末端龙头一开便有热水，不浪费水资源。
