本项目为长沙县北山镇石常中学新建男、女生宿舍及食堂兼风雨操场楼太阳能热水系统设备的供货、安装、调试、验收、售后服务、培训等交钥匙工程。

长沙县北山镇石常中学要求在男、女生宿舍及食堂三栋建筑各安装一套太阳能热水系统，供应学生洗浴及食堂厨房的日常生活用热水。其中男、女生宿舍分别设计每天提供55℃热水8吨；食堂设计每天提供55℃热水4吨。

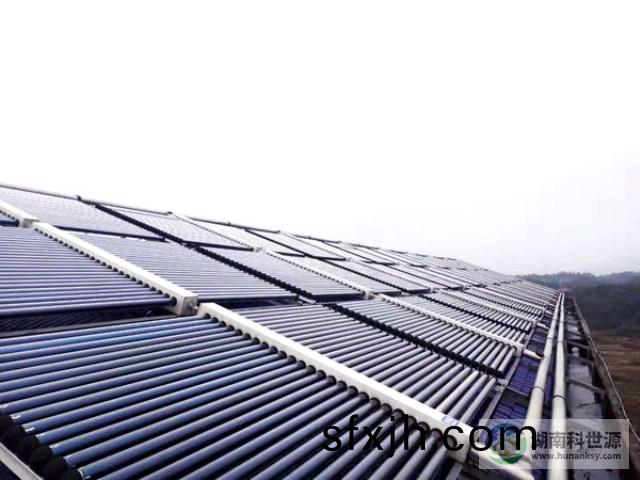

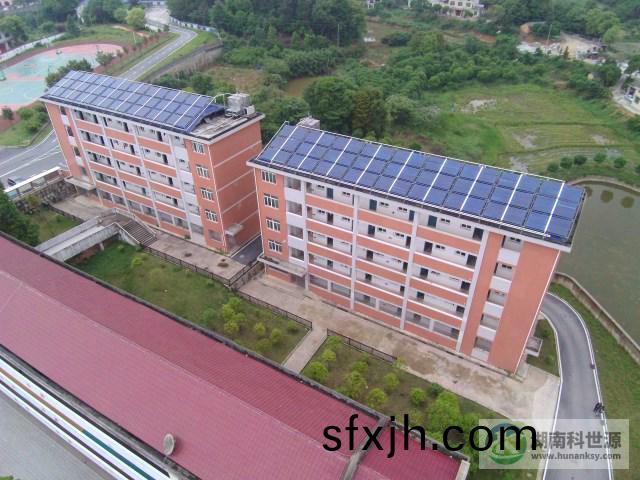

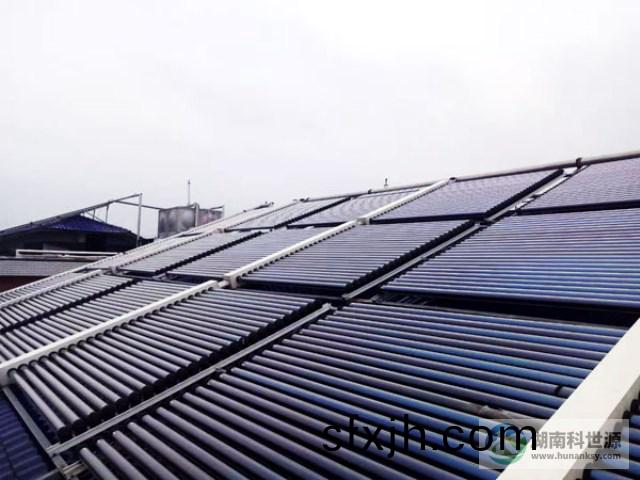

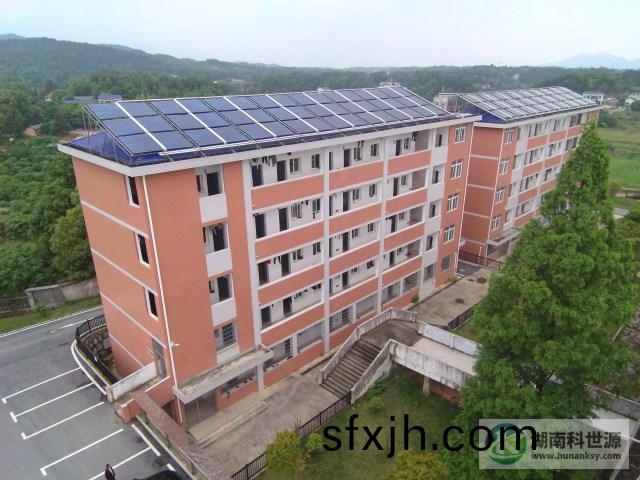

男、女生宿舍楼屋顶太阳能热水系统工程

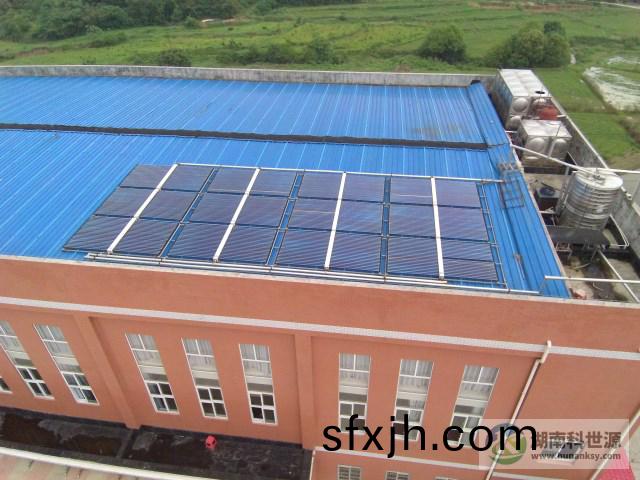

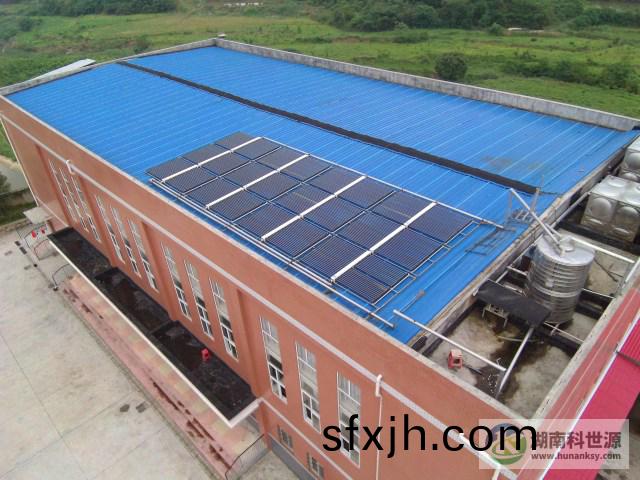

食堂兼风雨操场楼屋顶太阳能热水系统工程

每套系统均由太阳能真空管集热器模块集热系统+热水加压循环系统+控制系统+电辅助热源空气源热泵电加热系统组成；

太阳能热水系统设计配置情况说明

（1）男、女生宿舍楼，两栋建筑相同，用水情况也基本相同，采用相同的配置。

男、女生宿舍楼每栋宿舍日用热水量为8吨，配置Φ58mm*1800mm*50支型真空管太阳能集热器（真空管内管为梅花形）27组，每组50支真空管，每组集热器集热面积约为6.5平方米，每栋宿舍楼配置集热面积175.5平方米，可达到相关标准及满足日供55℃热水8吨的要求。每栋宿舍楼各配置一台空气源热泵作为辅助热源设备，空气源热泵单台制热量38KW。其它相关配辅件及材料等详见货物清单，采用相关国标产品、知名品牌产品，以满足要求。

（2）食堂楼配置

食堂楼每天日用热水量约为4吨，配置Φ58mm*1800mm*50支型真空管太阳能集热器（真空管内管为梅花形）9组，每组50支真空管，每组集热器集热面积约为6.5平方米，配置集热面积58.5平方米，可达到相关标准及满足日供55℃热水4吨的要求。另配置一台空气源热泵作为辅助热源设备，空气源热泵单台制热量19.8KW。其它相关配辅件及材料等详见货物清单，采用相关国标产品、知名品牌产品，以满足要求。

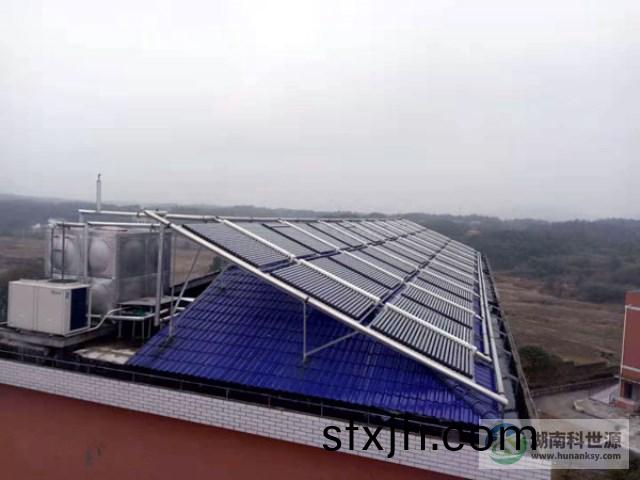

太阳能集热器、热水储热水箱、循环泵、空气源热泵等设备均设置在各栋的建筑屋面。太阳能与空气源热泵相结合，当太阳能光照不足时，太阳能起到了提高基础水温的作用，不足的部分可以通过空气源热泵继续加热，最大化地利用太阳能。

集热循环系统采用直接循环水介质；防冻采用循环防冻措施。热水供应系统竖向不分区，采用机械强制循环直接供水系统。
