一、项目概况

本项目为健康城TH-02-03-04C（健康学院）太阳能热水系统设备采购与安装工程，项目共有3栋建筑需要安装太阳能热水系统，3栋建筑基础类同，且太阳能热水系统的工程量和安装布置均相同。

每栋建筑均分为南、北两个区，南区建筑太阳能热水系统供应1-6层的热水，6层之上为屋面，屋面标高21.6m；北区建筑太阳能热水系统供应7-10层的热水，10层之上为屋面，屋面标高36m；太阳能集热器全部安装于屋面，太阳能集热储热水箱集中安装于地下一层设备间，空气源热泵辅助加热，安装于设备间外。

1、太阳能热水系统采用平板太阳能集热器，型号2000*1000*80mm型，每栋设计311块，3栋建筑总计安装933块，单块集热器面积2㎡，合计1866㎡。

2、根据招标图纸，单栋建筑分南、北两区，分别安装太阳能循环系统，其中北区7-10层系统采用一个储热水箱与屋面太阳能进行循环换热；南区1-6层系统采用两个储热水箱与屋面太阳能进行循环换热，南区两个水箱各安装一套一用一备的循环水泵，然后并入一根循环主管与屋面的集热器循环，屋面南区（包括东区）两大组集热器的回水管再并入一根循环主管回水进储热水箱。3栋建筑的情况均相同。

3、本项目太阳能热水系统采用空气源热泵辅助加热。

4、太阳能集热循环管道（即热媒循环管道）采用薄壁不锈钢管道，管道保温采用橡塑保温，外包保护层。

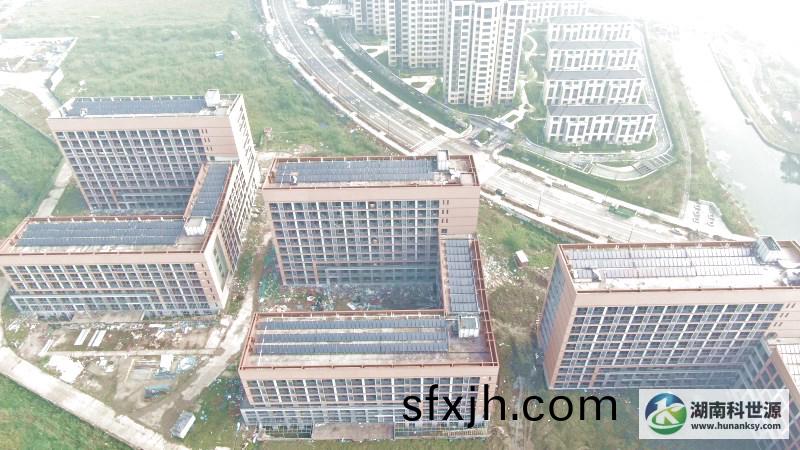

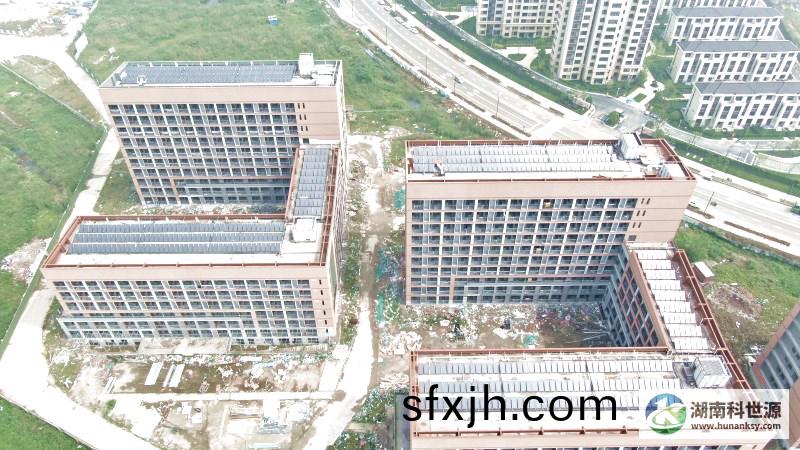

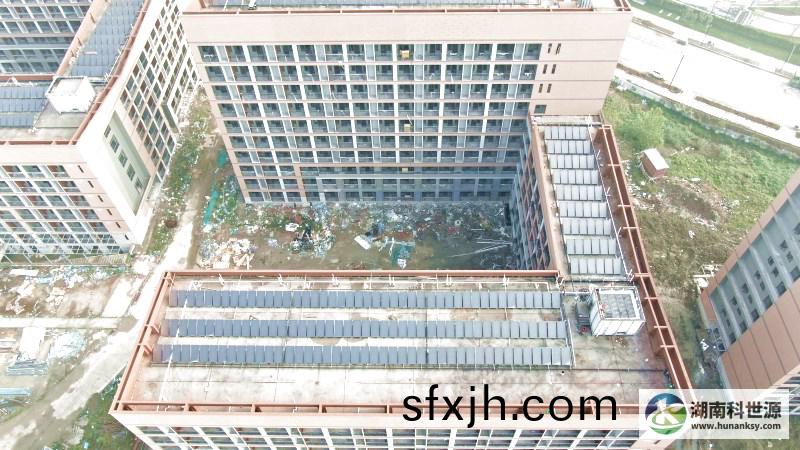

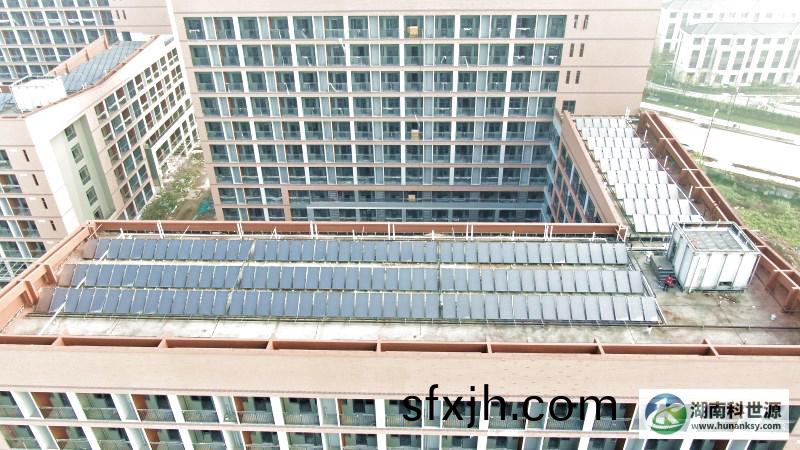

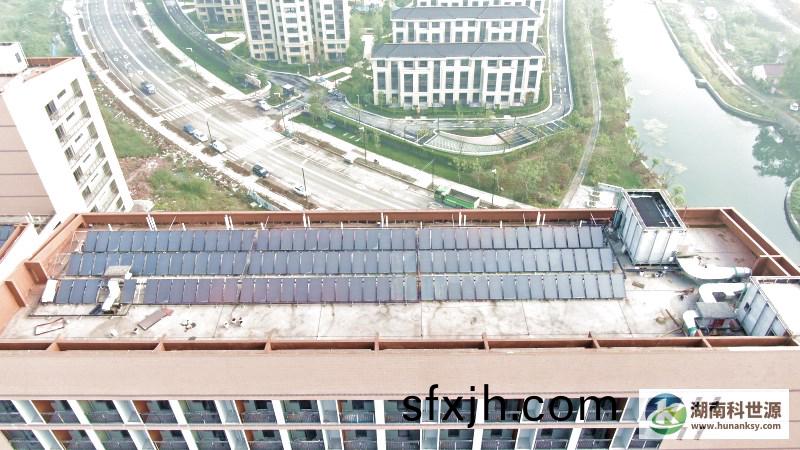

二、项目现场屋面航拍照片
