一、工程概况：

1、工程名称：长沙中信（中海）凯旋城东地块1-22#栋阳台壁挂式太阳能热水系统

2、建设地点：湖南省长沙市天心区

3、建设规模：项目建筑总面积238564.31㎡。安装太阳能的建筑为1-22#栋，合计建筑面积约为127228.24㎡，均为11F的小高层建筑，项目设计以太阳能为主体，分散式电辅助加热为辅助热源供应生活热水。太阳能集热器集中布置在阳台外，阳台内东/西墙面上悬挂100L夹套式换热水箱。

分户设计安装阳台壁挂式太阳能热水器，每户安装一套，总计安装1188套/户。单户/单套系统采用1.92型平板集热器，集热器长*宽=2400mm*800mm，每块集热器面积1.92平米，每户1块。每户采用1套水箱，采用100L立式夹套换热水箱，40mm聚氨酯发泡保温。系统为自然循环原理，无需动力装置。

4、承包方式：包工包料、包质量、包进度。

5、质量标准：合格。

二、施工情况

（1）本项目为分户阳台壁挂式太阳能热水系统项目，各栋各户太阳能热水器产品基本相同，总计安装1188户。分栋分户逐步安装。

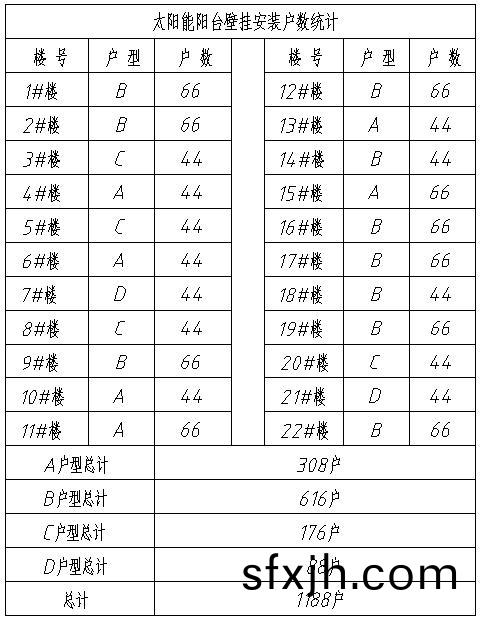

（2）中信（中海）凯旋城东地块1#-22#栋建筑，均为11层的小高层建筑，各栋的户型及户数如下表所示：

各户型之间太阳能热水器产品相同，只是安装方法略有不同，我方根据施工图纸逐户安装，每户安装一套1.92型平板集热器，集热器长*宽=2400mm*800mm，每块集热器面积1.92平米。每户采用1套水箱，采用100L立式夹套换热聚氨酯发泡保温水箱。

（3）阀门管件：冷热水的连接管路采用不锈钢角阀。

（4）管道和保温：太阳能系统循环和冷、热水对接管道采用不锈钢波纹管连接。太阳能热媒循环管道采用15mm橡塑保温管，外护铝箔胶带，铝箔胶带采用银白色。

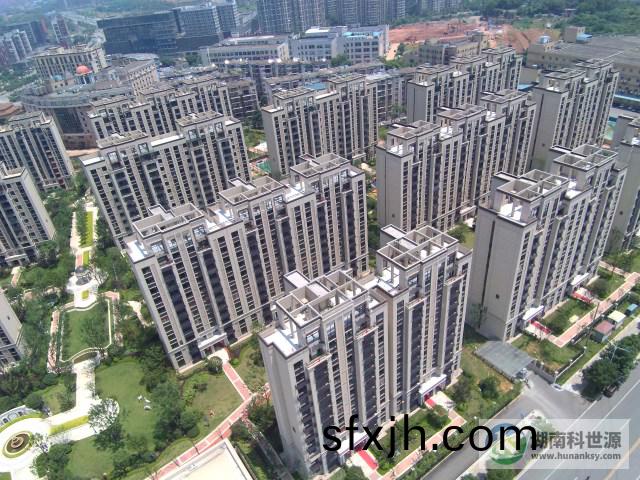

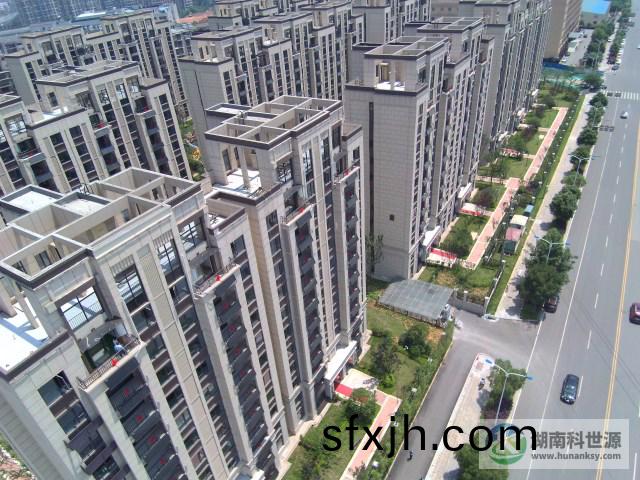

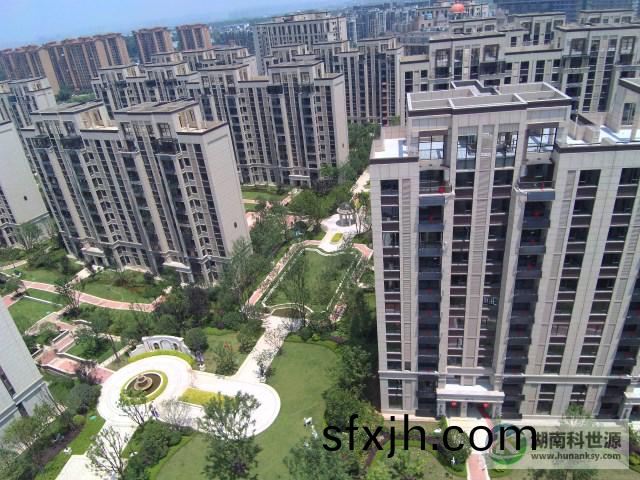

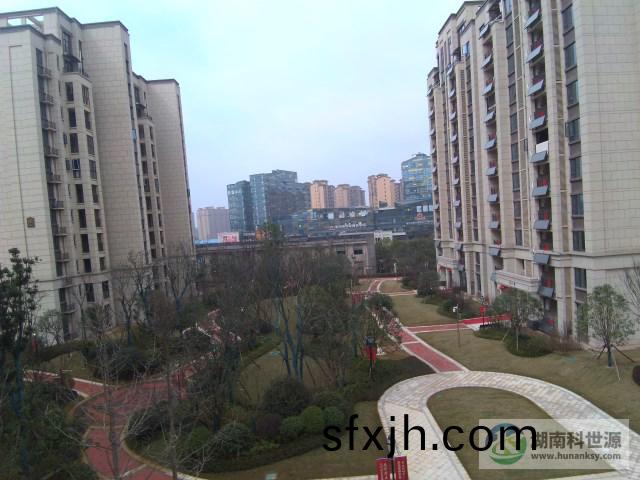

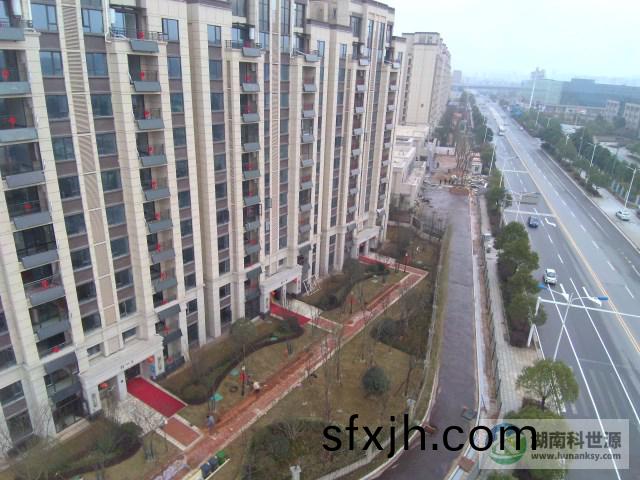

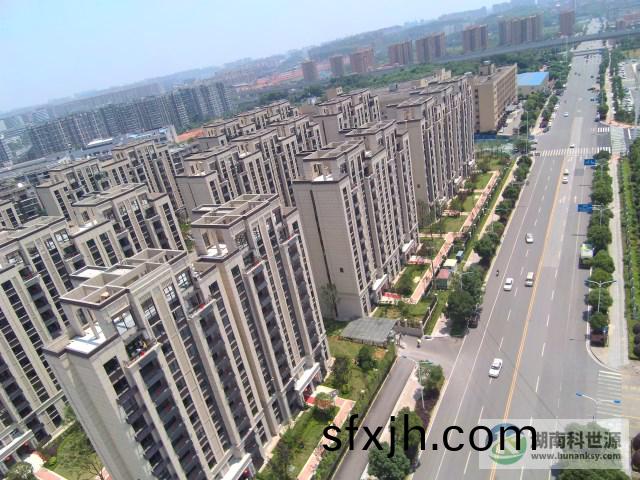

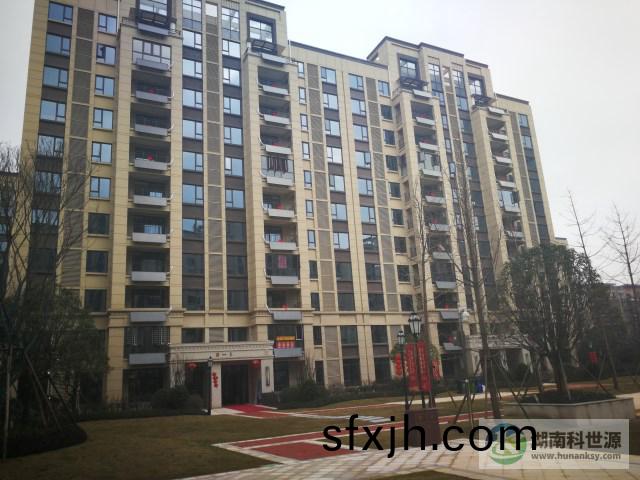

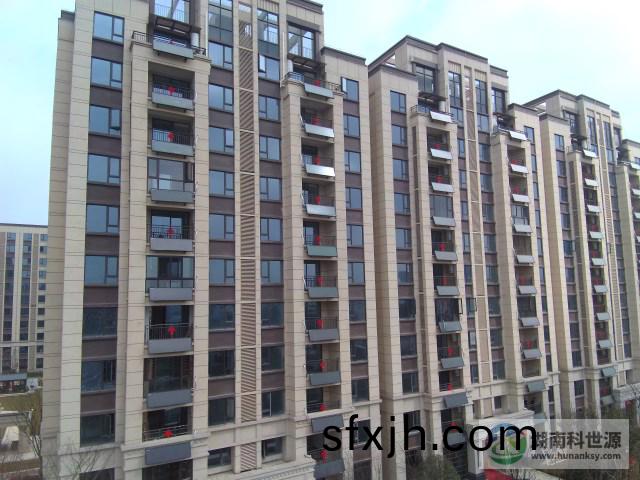

三、工程现场实景
