中铁水映加州（星悦台）项目四期太阳能供水系统工程项目，需设计安装四期G区联排别墅（G-1#、2#、3#、4#、5#、7#、8#、9#）、双拼（G-10#）、G3-2幼儿园太阳能供水系统。

G-1~5#栋和G-7~10#栋为别墅，共9栋别墅住宅，合计36户。设计每户安装一套别墅分体式太阳能热水系统，每户一个200L立式盘管储热水箱，每户2块2000*1000*80mm型平板集热器，共72块，每块集热器集热面积2㎡，合计别墅部分安装集热器面积144㎡。G-1~9#栋的太阳能、储热水箱及水泵等设备均布置在每户的屋面，供回水管道接至离3楼地面900mm高处为明装管不预埋在墙内，（室内其它管道由用户自行考虑；G-10#栋的储热水箱及水泵等设备布置在天井底部位置，供回水管道就近贴地面接入卫生间，不暗埋管道。室内其它管道由用户自行考虑。

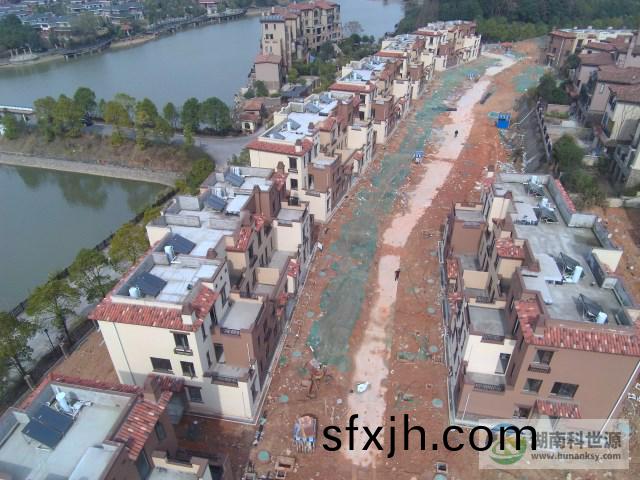

别墅太阳能热水系统

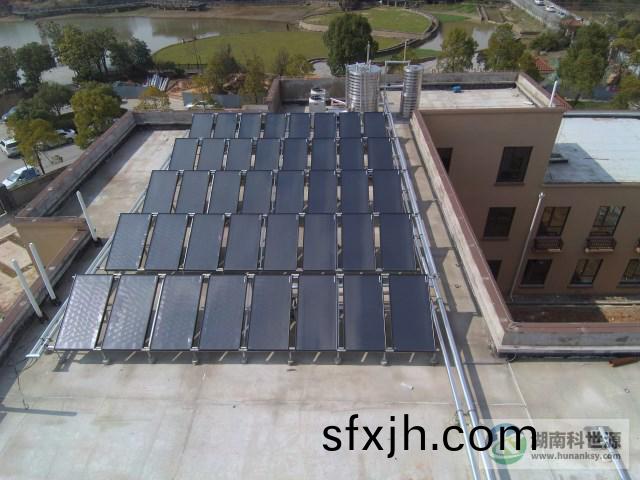

G3-2栋为幼儿园建筑，设计太阳能热水系统为集中集热-集中供储热式，采用40块2000*1000*80mm型平板太阳能集热器集中安装于屋面，设计两台空气源热泵作为辅助热源，一个集热水箱，一个供储热水箱。

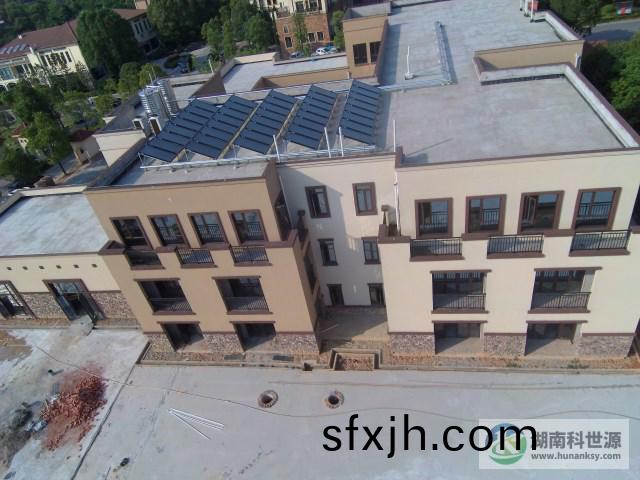

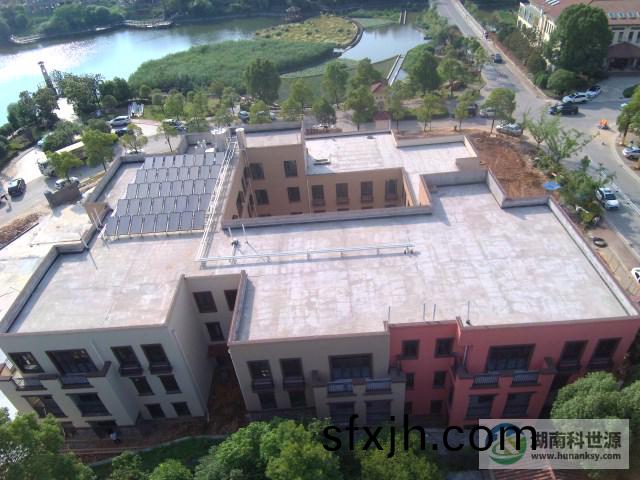

幼儿园屋顶太阳能配空气源热水系统
