项目概况

本项目为富兴学府名邸项目一期工程1号栋太阳能工程。项目建筑层数为22层，建筑面积为26591.37㎡，建筑高度为99.9米，为一类高层公共建筑。

本分项工程为建筑屋面设计安装一套集中集热-集中供储热式太阳能热水系统，为项目提供全天24小时生活热水。根据要求及相关说明，本项目1栋建筑，太阳能热水系统设计基本情况如下：

1、采用集中集热-集中供储热式太阳能热水系统，屋面设置2个15吨的圆形不锈钢保温储热水箱，真空管太阳能集热器与水箱循环集热，空气源热泵辅助加热。系统由太阳能集热器、空气源热泵、储热保温水箱、循环水泵、供水加压变频泵、控制系统、管道及相应配辅件组成，所有设备集中安装于屋面。

2、太阳能热水系统采用真空管太阳能集热器，根据屋面结构情况，采用不同型号的集热器，总计集热器面积约300㎡。

3、根据要求，设计太阳能系统采用双水箱系统，设计1个15吨的圆形不锈钢保温集热水箱和1个15吨的圆形不锈钢保温储热水箱，水箱内胆304不锈钢，中间50mm聚氨酯保温，外板采用201不锈钢。

4、采用空气源热泵辅助加热，设计3台10匹的热泵机组。

5、屋面太阳能集热循环管道采用镀锌钢管，管道保温采用橡塑保温，外包铝皮保护。空气源热泵循环管道采用PP-R材质，供、回水管道及冷水补水管道采用衬塑复合管材质。

6、施工界面：

1#栋屋顶太阳能集热系统、1#栋17层-22层太阳能热水供、回水管道的安装工程。包括屋面太阳能热水器的安装、连接、固定、集热器和水箱间的管路连接、管路保温、储热水箱、循环水泵设备的安装等；17至22楼热回水管道，每房间开三通安装阀门和热水表为界，冷水管接至屋顶预留阀门为界；配电箱（柜）由发包人安装至屋面水箱附近离水箱5米处左右（风机房内），承包人从安装的配电柜取电，其所需电线及套线管由承包人负责安装。

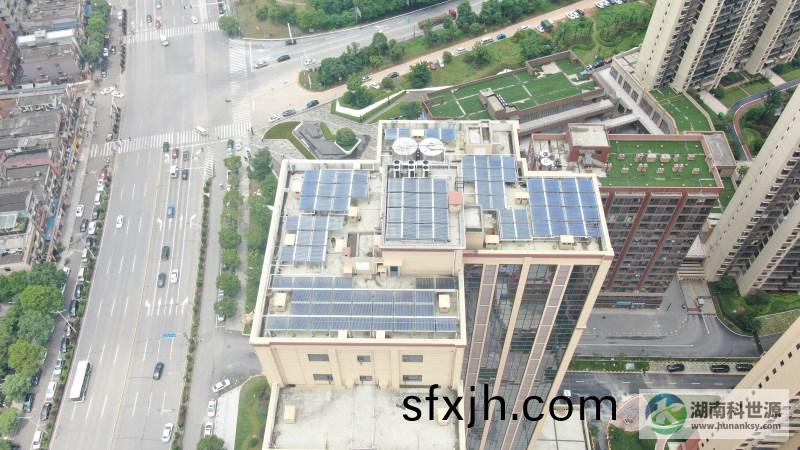

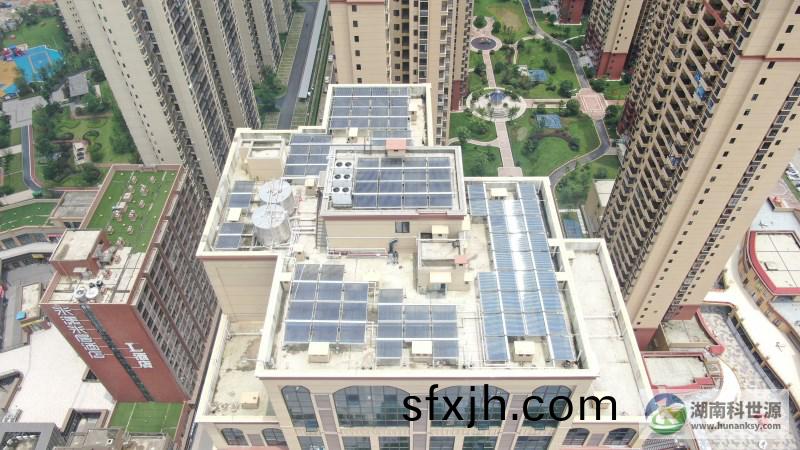

案例航拍照片
