一、项目概况

1、项目名称：鑫远·湘府文苑（二期）9#栋太阳能热水系统设备采购与安装工程；

2、建设单位：湖南鑫远投资集团有限公司；

3、太阳能专项施工单位：湖南科世源节能科技有限公司；

4、项目概况：项目建筑层数为29层，框架结构，建筑面积为34730.82㎡，建筑高度为90.20米，为一类高层公共建筑。

5、可再生能源太阳能热水系统设计及实施情况介绍：

本分项工程为建筑屋面设计安装一套集中集热-集中供储热式太阳能热水系统，为项目提供全天24小时生活热水。

5.1、采用集中集热-集中供储热式太阳能热水系统，屋面设置一个20吨的圆形不锈钢保温储热水箱，真空管太阳能集热器与水箱循环集热，空气源热泵辅助加热。系统由太阳能集热器、空气源热泵、储热保温水箱、循环水泵、供水加压变频泵、控制系统、管道及相应配辅件组成，所有设备集中安装于屋面，施工范围只包含屋面工程。

5.2、太阳能热水系统采用真空管太阳能集热器，型号Φ58mm*1800mm*50支型，安装40组，单组集热器面积7.4㎡，合计296㎡。

5.3、采用单水箱系统，安装一个20吨的圆形不锈钢保温储热水箱，水箱内胆304不锈钢，中间50mm聚氨酯保温，外板采用201不锈钢。

5.4、采用空气源热泵辅助加热，安装两台10匹的热泵机组，单台制热量33KW，单台输入功率8.25KW。

5.5、屋面太阳能集热循环管道采用薄壁不锈钢管道，管道保温采用橡塑保温，外包铝皮保护。回水预留管道、空气源热泵循环管道采用PP-R材质，冷水补水管道采用钢塑复合管材质。

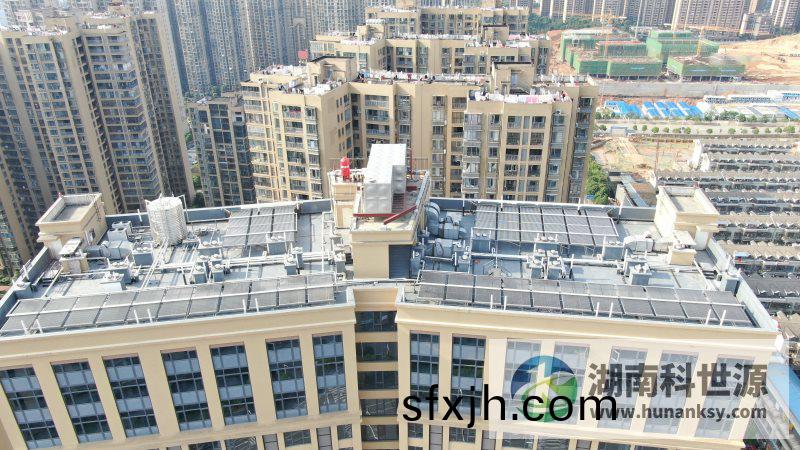

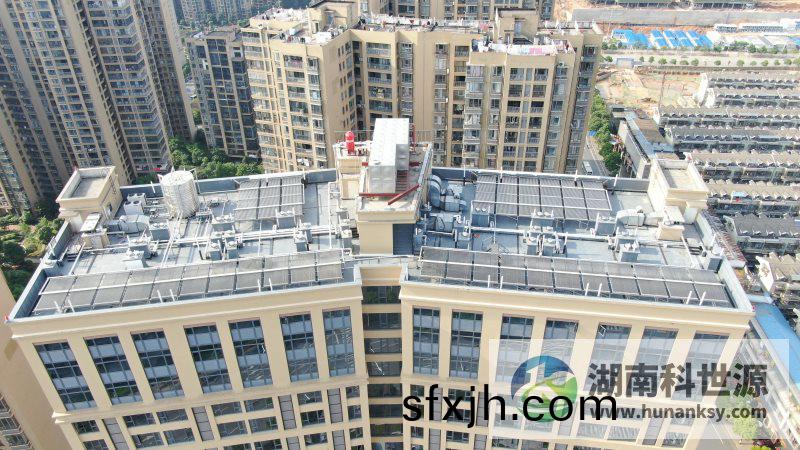

二、项目现场航拍照片
