项目概况

合能地产-洋湖公馆二期工程2#栋及7-9#栋需设计太阳能热水系统。其中2#栋采用集中集热-集中供储热式太阳能热水系统；7#、8#、9#栋考虑根据建筑单元设计采用集中集热-分户储换热式太阳能热水系统。

2#栋为高层综合楼，根据建筑屋面可利用面积安装布置太阳能集热器，设集中式储热水箱，供应本建筑办公楼洗手间用热水。根据要求，太阳能集热加电辅热供热方式，日热水量约15吨。我方根据要求，在2#栋建筑屋面设计采用真空管太阳能集热器。

7#、8#、9#栋为多层单元式居住建筑，项目建筑均为6层，一个单元一梯两户，第6层之上为跃层，即一个单元按12户考虑。我方优化设计每个单元屋面安装1套太阳能系统，即每12户一套系统，总计7个单元，7套系统。每套系统设计12块2000*1000mm的平板太阳能集热器，每户室内安装一个100L的承压换热水箱。集热器加热介质后，通过管道输送防冻液热媒介质与承压水箱内的盘管进行循环换热。

项目现场实景照片

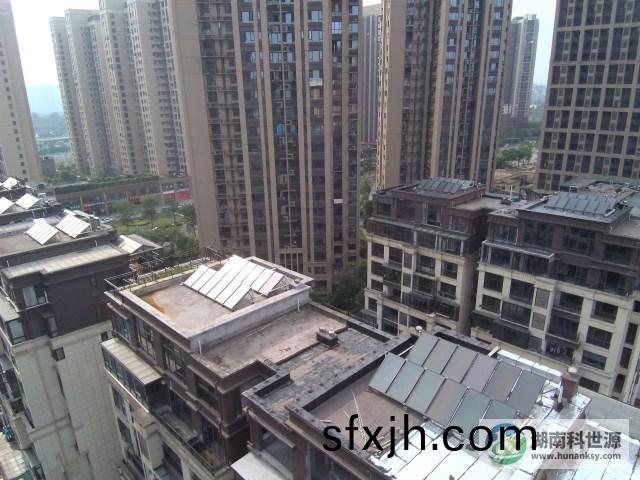

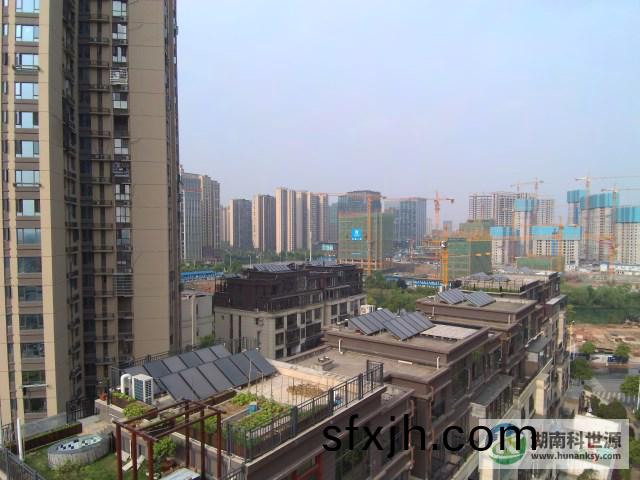

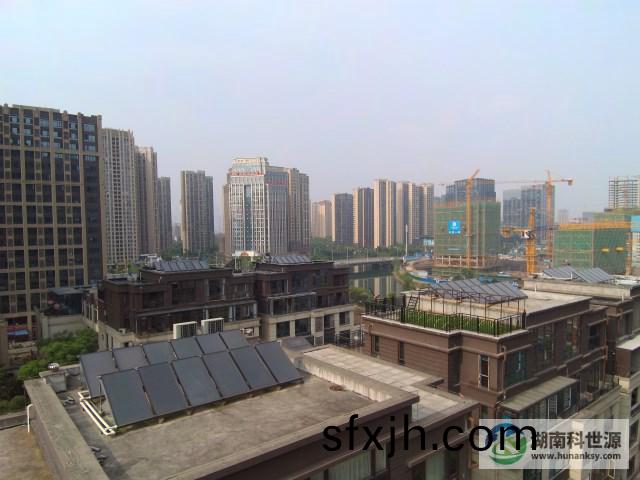

以上为洋房分单元集中集热-分户储热式太阳能热水系统（采用平板集热器）

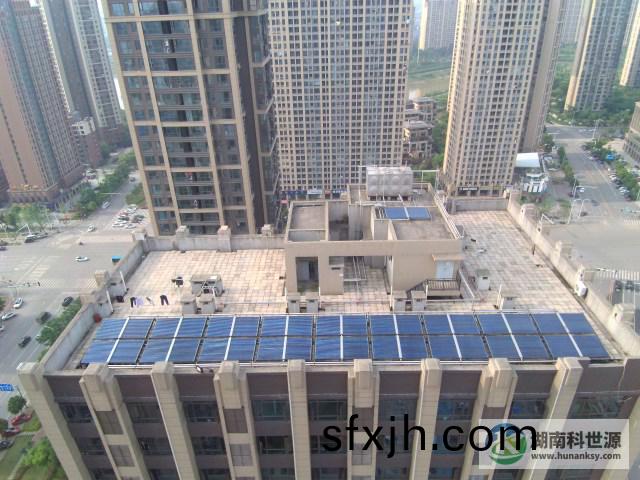

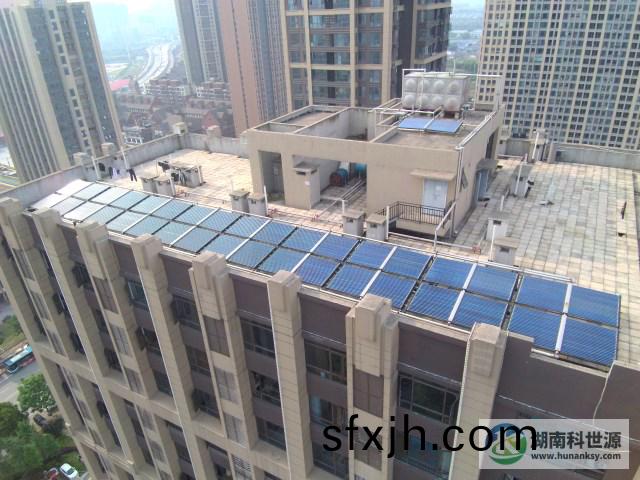

以上为2#栋集中集热集中供储热式太阳能热水系统（采用真空管集热器）
