一、工程项目概况

1.1、项目基本情况

1、建筑名称：长沙泉昇·同福大厦

2、项目名称：长沙泉昇·同福大厦太阳能热水系统

3、项目地点：长沙市芙蓉区蔡锷中路与中山路交汇处东南角

4、总建筑面积：2.38万㎡

6、建筑功能：高层住宅建筑，设计1-15层为酒店，16-29层为公寓。

7、建筑的主要技术经济指标：长沙泉昇·同福大厦为新建高层建筑，总建筑层数29层，本次主要设计其中16-29层的酒店式公寓日常生活洗浴用太阳能热水系统，共计14层，每层15套，总计210套公寓，可再生能源建筑应用面积11900㎡。

1.2、可再生能源应用概况

根据长沙市住房与城乡建设委员会66 号文可得知：2万平方米以上的大型公共建筑在设计、建设时，应该选择一种以上可再生能源，并具有一定应用规模。其中太阳能热水系统的项目集热器总面积不小于 50 平方米。

1、设计应用概况

为了响应政府节能号召，将在建筑楼顶安装一套太阳能热水系统。长沙泉昇·同福大厦为酒店加公寓，1-15层为商务酒店，16-29层为酒店式公寓，生活热水采取集中供应方式。热源为太阳能及燃气辅助加热器，热水系统竖向分2个区，采取全日制机械循环方式，在屋顶及地下一层设太阳能集热器及燃气辅助加热器。本方案主要针对16-29层酒店式公寓设计太阳能热水系统，按照国家相关标准及规范，日需60℃热水约27吨。商务酒店部分的热水供应因建筑屋面可用面积的限制，建设方将另行考虑其它热水设备，但为了充分利用太阳能，在酒店式公寓用水低谷期，太阳能所产热水将调剂至酒店用热水储水箱。

2、系统组成

项目由真空管集热器模块集热系统+热水加压循环系统+控制系统+燃气热水机组辅助加热设备等组成。设计采用集中集热-集中储热供热模式，采用太阳能集中集热，太阳能集热器、过渡换热水箱等设备均安装于建筑屋面。燃气热水机组辅助设备及储热水箱安装在负楼设备间。

因建筑物屋面可供设计安装的面积有限，太阳能集热器最终设计安装Ф47×1500×60型36组，集热面积约198㎡，未达到最高日用水量需求，不足部分将采用燃气辅助加热器设备。

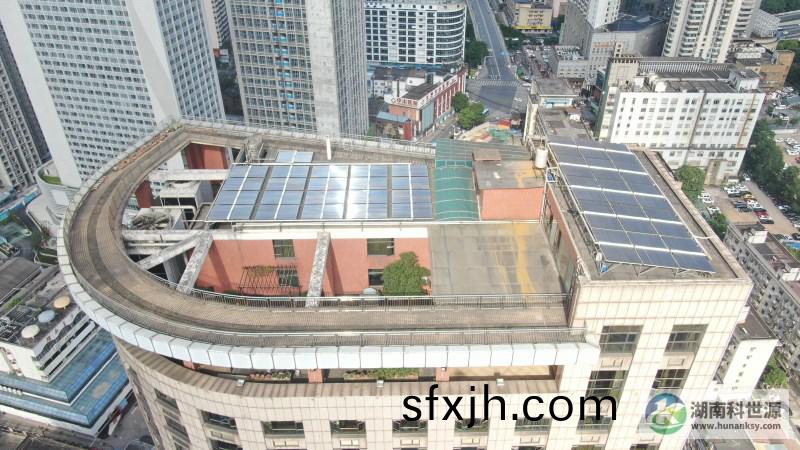

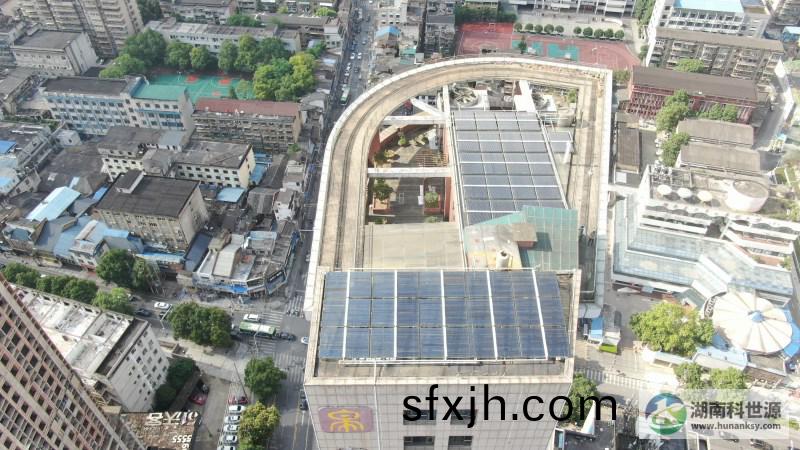

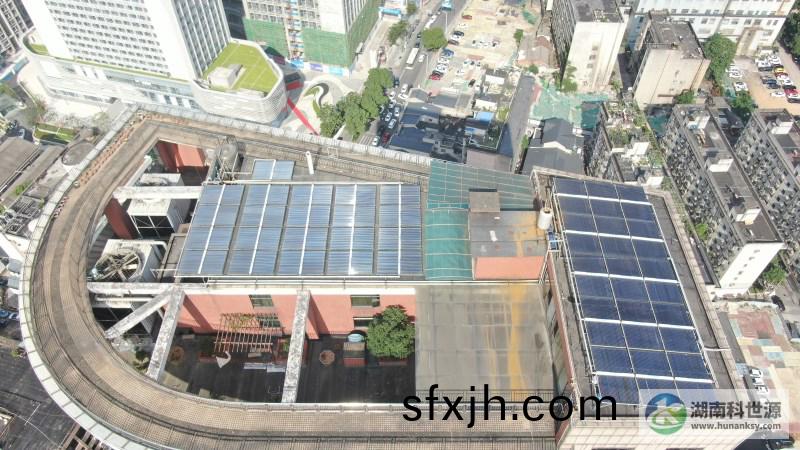

二、项目航拍照片
