工程概况

1、工程名称：健康城TH-02-03-05M（温泉岛）光伏发电工程；

2、工程位置：位于太湖健康城项目，距湖州市中心约8公里，太湖健康城项目的核心地带，康乐路东侧，地块区位条件优越，交通便捷；

3、建设单位：湖州鑫远投资有限公司

4、工程范围：包括健康城TH-02-03-05M（温泉岛）合院1-14#楼（不含11#楼），高层17#、19#楼光伏发电工程图纸中的逆变器、光伏板及连接件、光伏支架、配管配线安装等，具体详见施工图纸、工程量清单。

5、地理位置：湖州市位于北纬30°85'，东经120°08'之间；

6、太阳能辐射量：年太阳辐照量平均约为：4358MJ/㎡（换算为1210.60KWh/㎡）；月平均日辐照：3.36kwh/㎡/d；

7、项目基本情况

本工程分两大块，一部分为湖光映月一期合院楼分栋分户安装户用光伏发电系统；另一部分为湖光映月一期高层和洋房楼（17#栋和19#栋）分别各安装一套屋顶分布式光伏发电系统。设计基本情况如下：

湖光映月一期合院楼部分，包括1-14#楼（不含11#楼），共计13栋建筑，108户，每户设计安装5块300Wp的光伏组件，合计540块；屋顶分布式光伏发电系统总装机容量162KW。共有容量为1.5kW逆变器108台。本工程光伏板所发直流电经逆变器逆变成交流220V，并入到各户3楼的低压配电箱，具体接入方案由电力局确定。

光伏组件布置在合院楼屋顶朝南向的斜屋面屋顶，屋面光伏组件出线电缆通过PVC管敷设至地下室M1配电箱的并网逆变器上。

湖光映月一期高层和洋房楼部分，包括17#栋和19#栋，共两栋高层建筑。本工程总装机容量50050Wp，为99户合装，共设计182块光伏组件。

逆变器总容量为50kW，共有容量为30kW逆变器1台安装于17#楼，20kW逆变器1台安装于19#楼。本工程光伏板所发直流电经逆变器逆变成交流380V,并入到各楼夹层的配电房光伏接入端口，并网时本项目入网总计量表需和电力局协商换成双向计量表。

本工程光伏组件布置在17#，19#楼机房层的平屋顶上，17#楼布置110块，19#楼布置72块，屋面光伏组件出线电缆通过镀锌钢管延低压电井敷设至夹层低压总柜的光伏并网点上。

项目总计装机容量为：162KW+30.25KW+19.8KW=212.05KW。

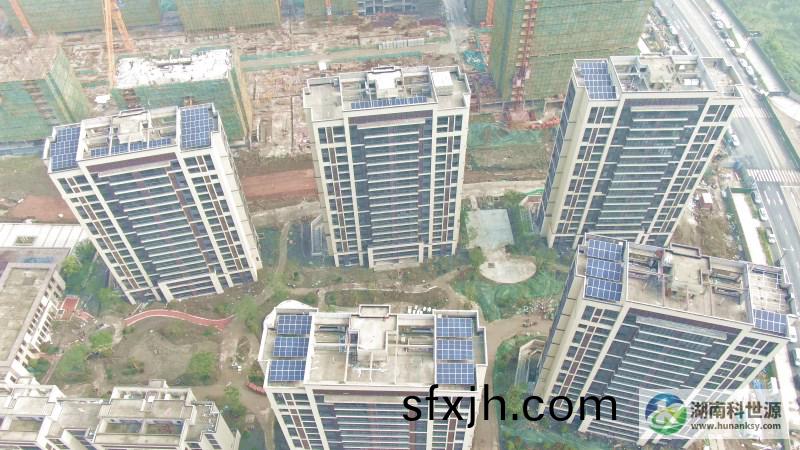

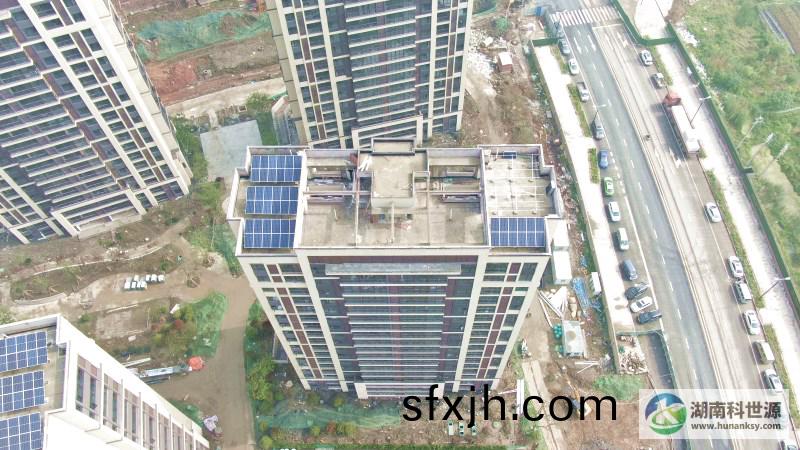

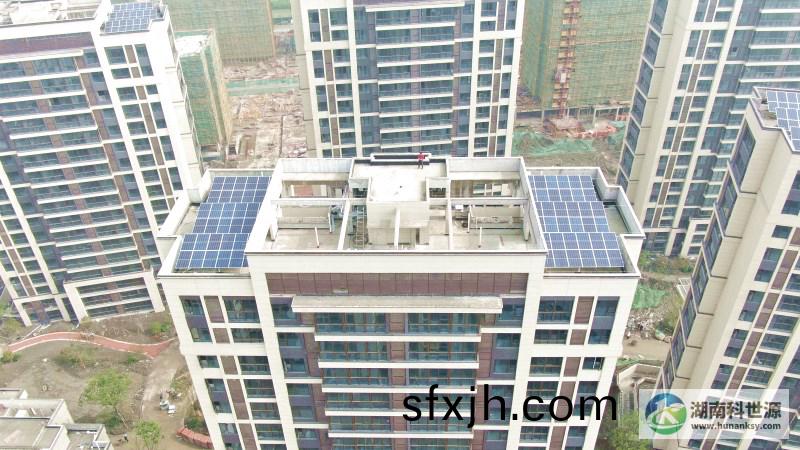

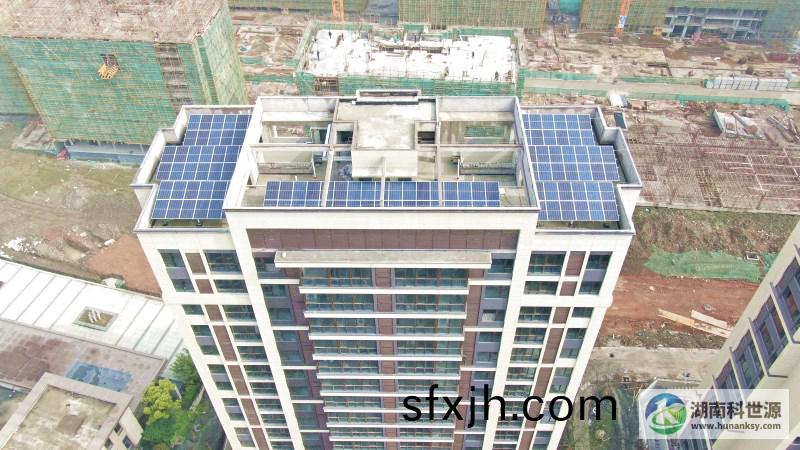

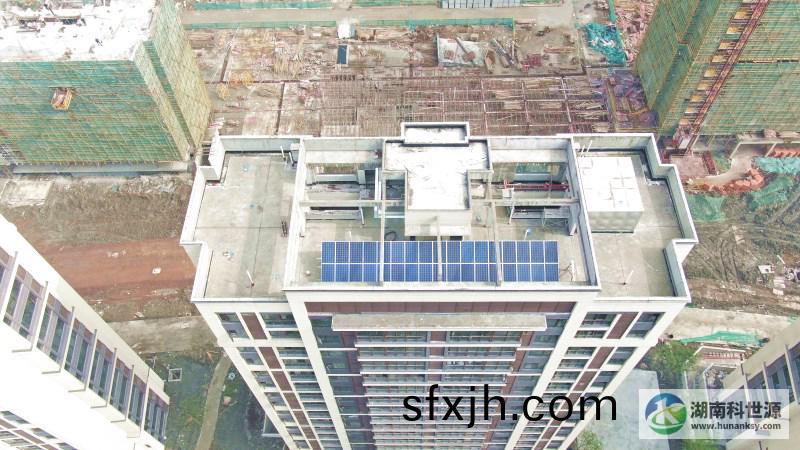

项目现场照片
